Sistema automatico per la serializzazione farmaceutica per astucci chiusi

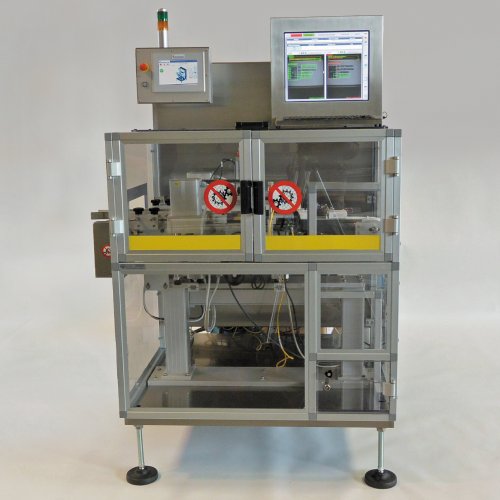

Pharma Trace Smart è un sistema automatico per la tracciabilità farmaceutica che permette la serializzazione in linea di astucci farmaceutici formati (scatole piene e chiuse) e la successiva verifica con sistema di visione.
Punti di forza di questo sistema Track & Trace sono le dimensioni molto ridotte, per facilitare l’inserimento in linee di confezionamento esistenti, e la flessibilità; la macchina è predisposta, elettricamente e meccanicamente, all’installazione dei più diffusi sistemi inkjet e di visione e controllo.
Grazie alla collaborazione con i maggiori specialisti di sistemi di visione farmaceutica Etipack ha, infatti, progettato una macchina che consente di installare qualsiasi sistema scelto dal cliente, assecondando le specifiche esigenze di tracciabilità di ciascun paese.
Pharma Trace Smart è dotato di software failsafe per la diagnosi costante delle periferiche, secondo le specifiche del settore farmaceutico.
Pharma Trace Smart fa parte delle linea Etipack Pharma, una linea specifica progettata e dedicata all’etichettatura, codifica, tracciabilità e serializzazione dei prodotti farmaceutici e per questo concepita per garantire elevati standard di qualità, sicurezza, produttività ed accessibilità previsti dalle linee guida sulle buone pratiche di fabbricazione del settore farmaceutico.
La linea Etipack Pharma prevede diverse etichettatrici, sistemi di etichettatura, sfogliatori per per l’etichettatura e la codifica su diversi prodotti: fiale, flaconi, astucci, scatole, siringhe, monodose, inalatori, blow fill seal, inserimento e ispezione fogli informativi.
Specifiche tecniche
| Caratteristiche | |
|---|---|
| Velocità di produzione | ≤ 18.000 pz/h* |
| Ø esterno bobina | ≤ 280 mm |
| Ø interno bobina | 40 - 75 mm |
| Dimensioni L - La - H | 1147 x 1104 x 1541 mm |
| Alimentazione | 230 V, 50/60 Hz, |
| Assorbimento | ≤ 2300 W |
| Protezione elettrica | IP 54 |
| Rumorosità | 70 dB |
| Aria compressa | 6 bar |
 | |
| A_Dim.prodotti lunghezza (min.-max) | 35÷120 mm |
| B_Dim.prodotti larghezza (min.-max) | 65÷220 mm |
| C_Dim.prodotti altezza (min.-max) | 15÷80 mm |
Caratteristiche del sistema
- Struttura portante sistema in acciaio verniciatocon pannellatura in acciaio inox e satinatura tipo
Scotch Brite®, con piedini di supporto antivibranti e regolabili - Nastro di ingresso per il condizionamento dei prodotti in arrivo dalla linea
- Due nastrini laterali motorizzati per il cadenzamento e l’inserimento dei prodotti, con microregolazioni e scale millimetrate
- Doppio nastro di trasporto a cinghia dentata con spintori a trasporto positivo, regolazione trasversale e motorizzazione sincrona retro-azionata
- Gruppo encoder
- Dispositivo espulsore dei prodotti a getto d’aria con cassetto scarti a chiave, controllo avvenuto scarto
- Quadro di controllo in acciaio inox Scotch Brite®con tecnologia a PLC Siemens, driver motori con
comunicazione bus tipo CANopen - Pannello operatore HMI LCD TFT
- Predisposizione elettrica e supporti meccanici con microregolazioni per gruppo da stampa thermal
ink jet - Predisposizione elettrica e supporti meccanici con microregolazioni per sistema di visione e controllo
- Circuito pneumatico con gruppo filtro aria, regolatore di pressione, elettrovalvola di scarto, scarico rapido e pressostato controllo pressione
- Software sistema di tipo failsafe per la diagnosi costante delle periferiche secondo le specifiche del
settore farmaceutico - Colonnina luminosa a 3 colori per la segnalazione degli stati di marcia, allarme, preallarme, completa di cicalino
- Protezione antinfortunistica totale in policarbonato
Optional disponibili
- Gruppo stampa thermal ink-jet
- Sistema di visione, controllo e tracciabilità
- Funzione energy-saving per l’arresto del sistema in caso di inattività prolungata
- Massimo carico in uscita
