Sistema di etichettatura per prodotti di grande formato

Sistema di etichettatura industriale per cartoni di grandi dimensioni, completo di etichettatrice per applicazione etichette con passo fino a 400 mm

La sfida: etichettare scatole di cartone di grande formato e spessore facilitando il cambio di bobine di notevole peso e dimensione

L’azienda –  leader nel comparto mondiale dell’agrofarmaco – era alla ricerca di una soluzione per movimentare cartoni di ampie dimensioni e spessore considerevole applicando etichette di grande formato. Considerate le dimensioni e il peso delle bobine, il sistema doveva riuscire a gestire in modo fluido la distribuzione  delle etichette e allo stesso tempo rendere agevole i cambi del rotolo per l’operatore.

La soluzione: un sistema di etichettatura industriale robusto in grado di sostenere il peso del nastro e distribuire etichette con efficacia

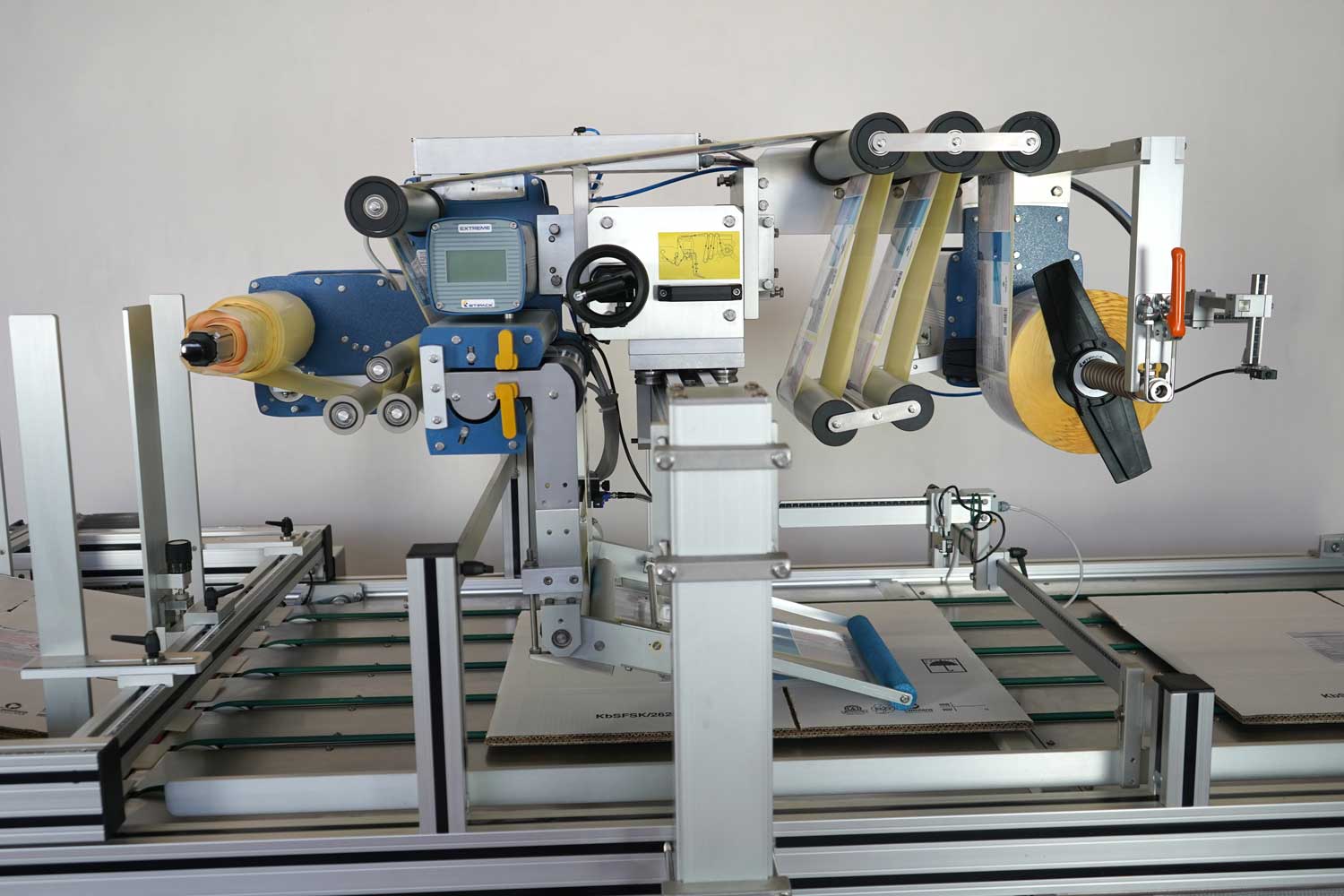

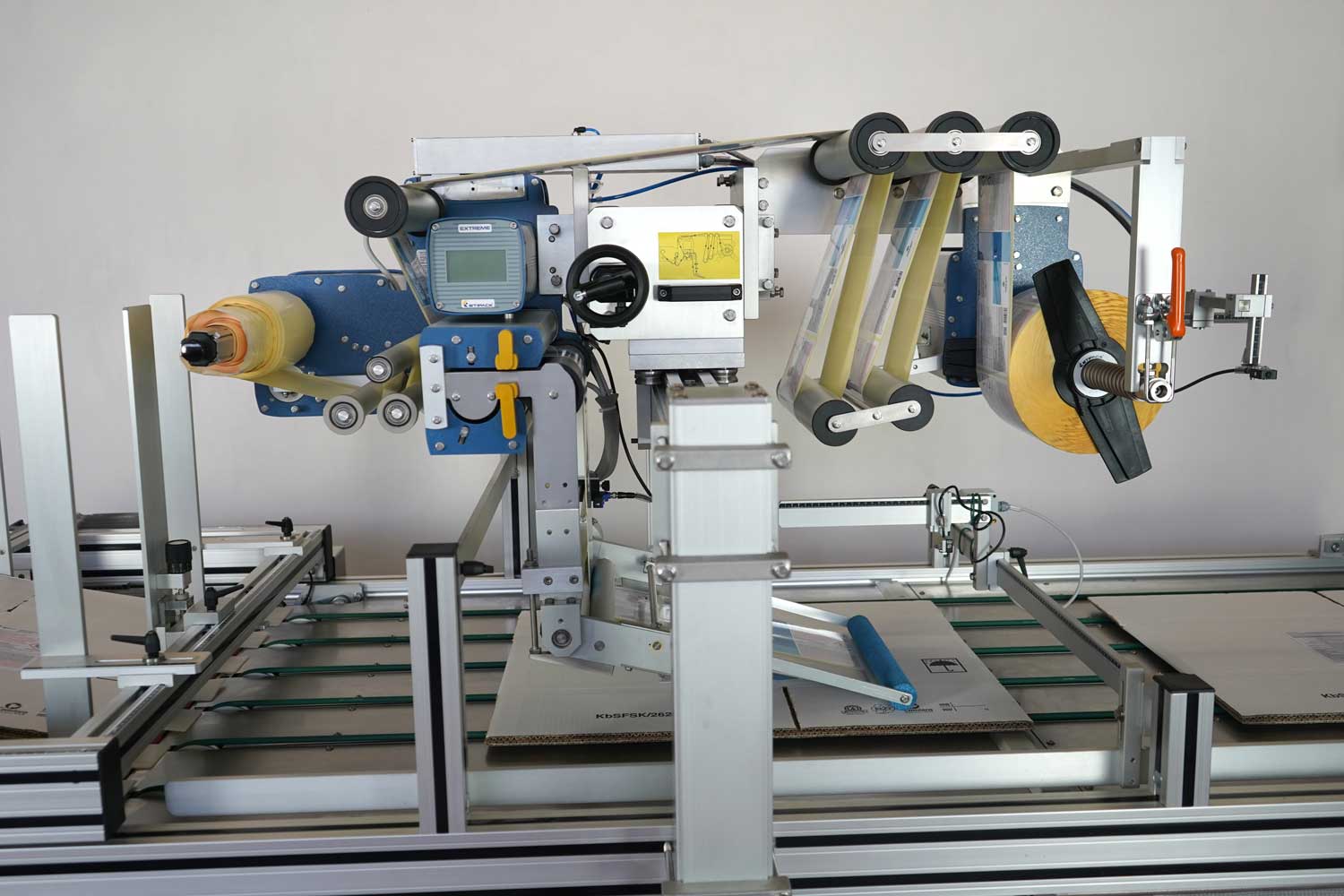

Dati i requisiti richesti dalla lavorazione, è stato installato uno svolgitore motorizzato anteriore dotato di una rulleria speciale che facilita la distribuzione del nastro con etichette di grande formato. La soluzione presenta una migliore distribuzione del peso e rende agevole il  cambio bobina.

Il sistema presenta le seguenti caratteristiche e configurazioni:

• gruppo di traino accoppiato permette lo scorrimento fluido del nastro di grandi dimensioni per etichette con larghezza fino a 300 mm
• svolgitore motorizzato completo di struttura di supporto e rulli di rinvio carta, facilita e rende ergonomico il cambio bobina

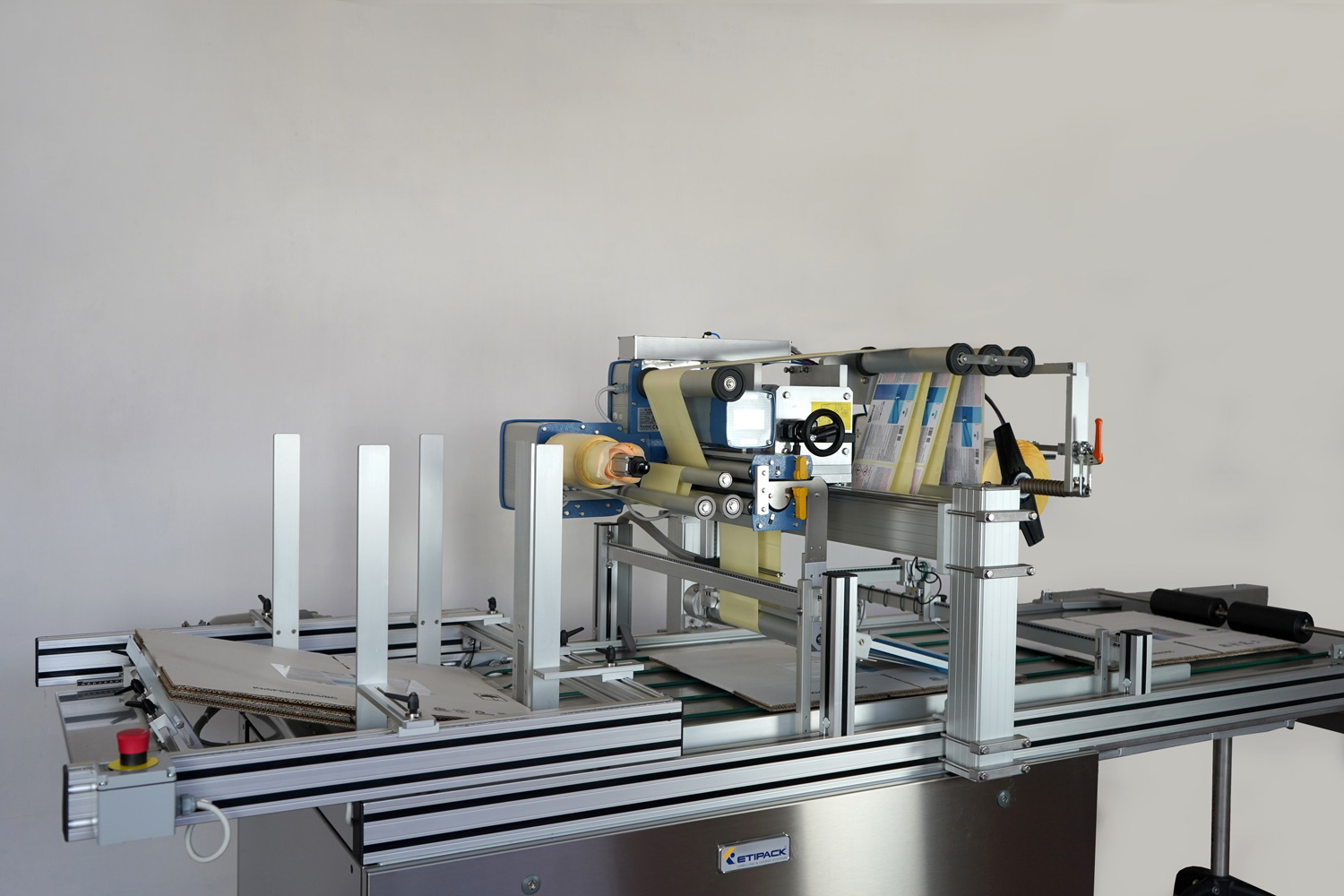

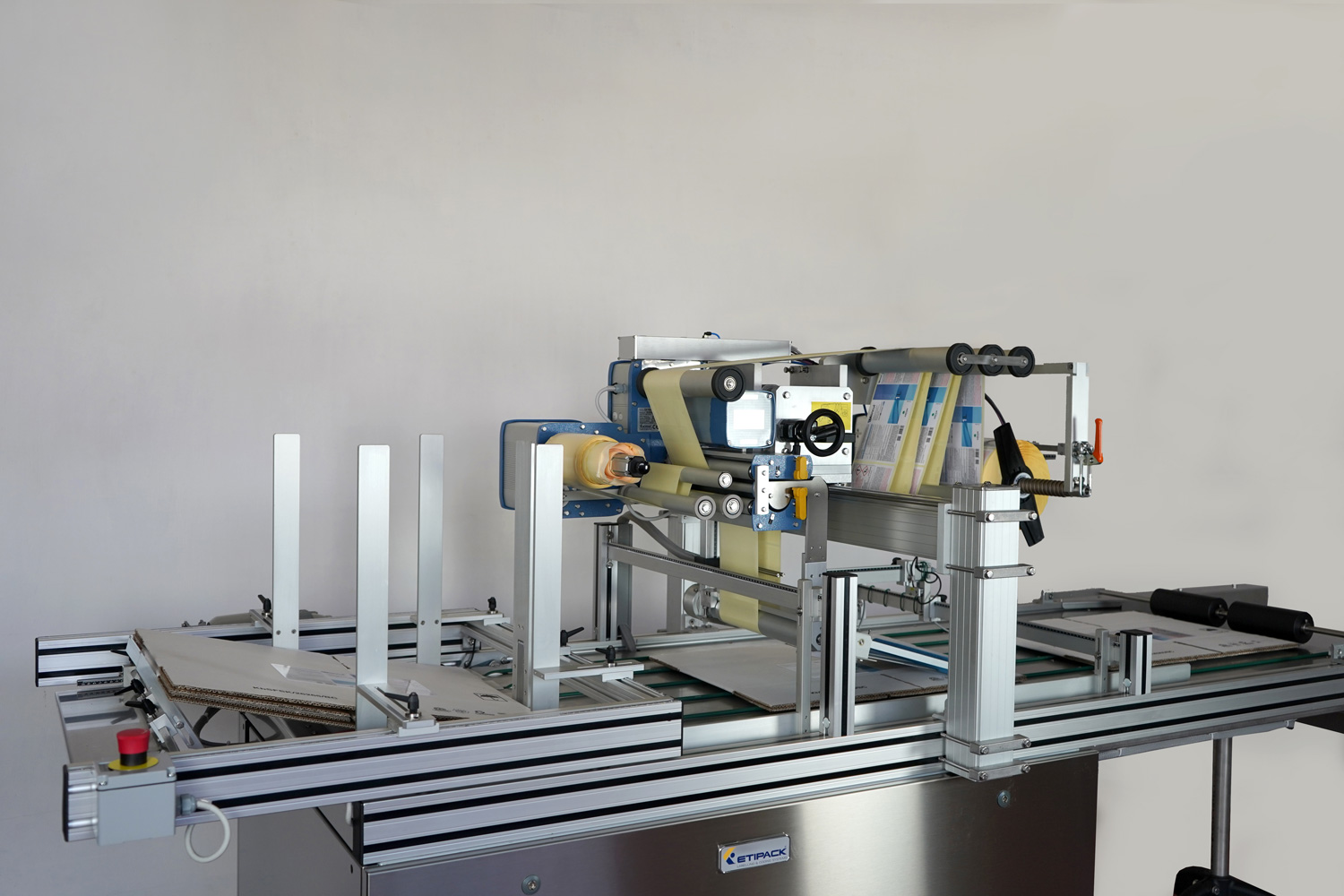

• magazzino di carico regolabile completo di rasatore meccanico, motorizzazione indipendente e sistema di sfogliamento con cinghie gommate parallele.
• sensore di fine bobina dotato di sensore capacitivo esterno di preallarme
• cilindro pneumatico rende più fluido il movimento del ballerino dello svolgitore ed evita la rottura della carta di supporto

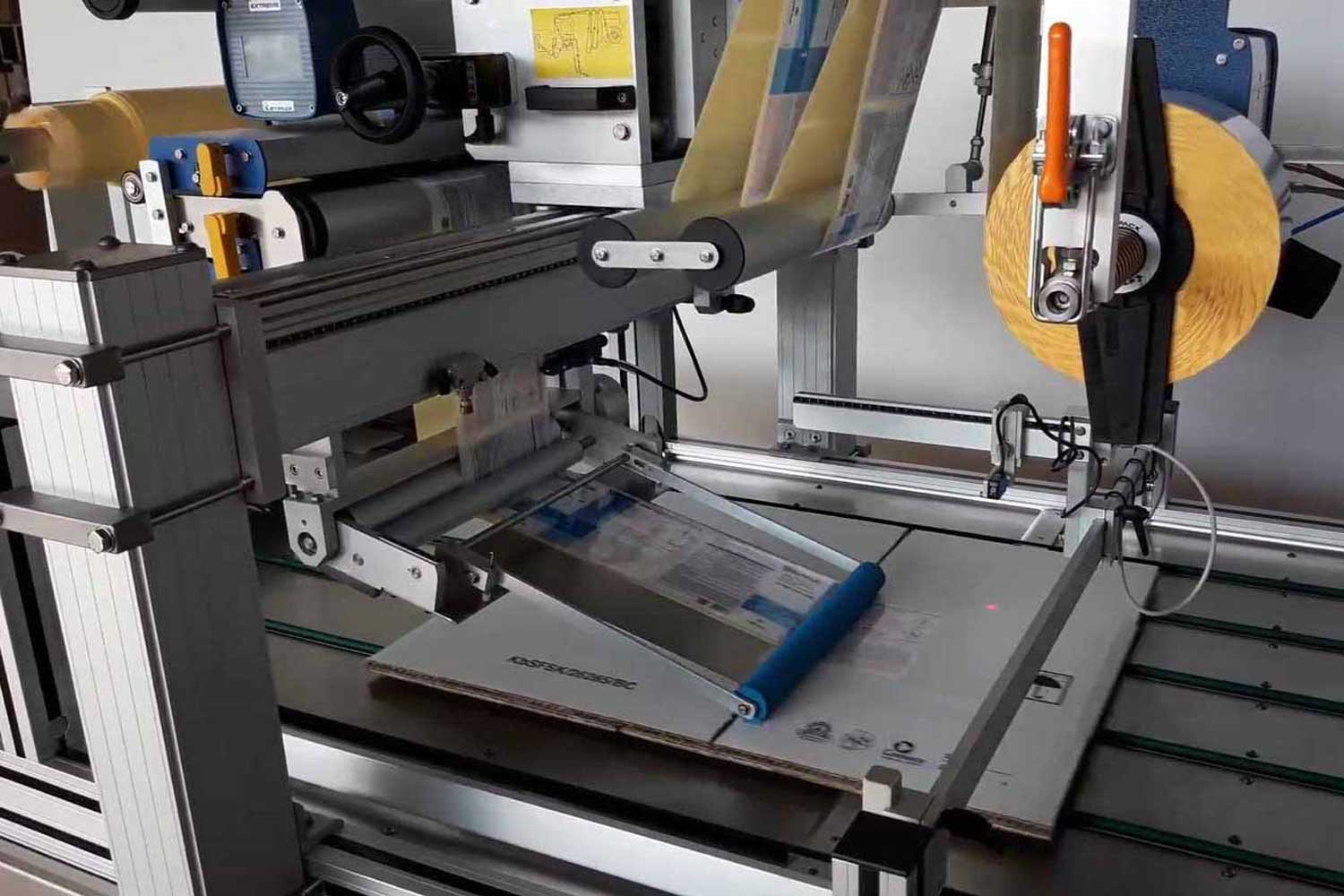

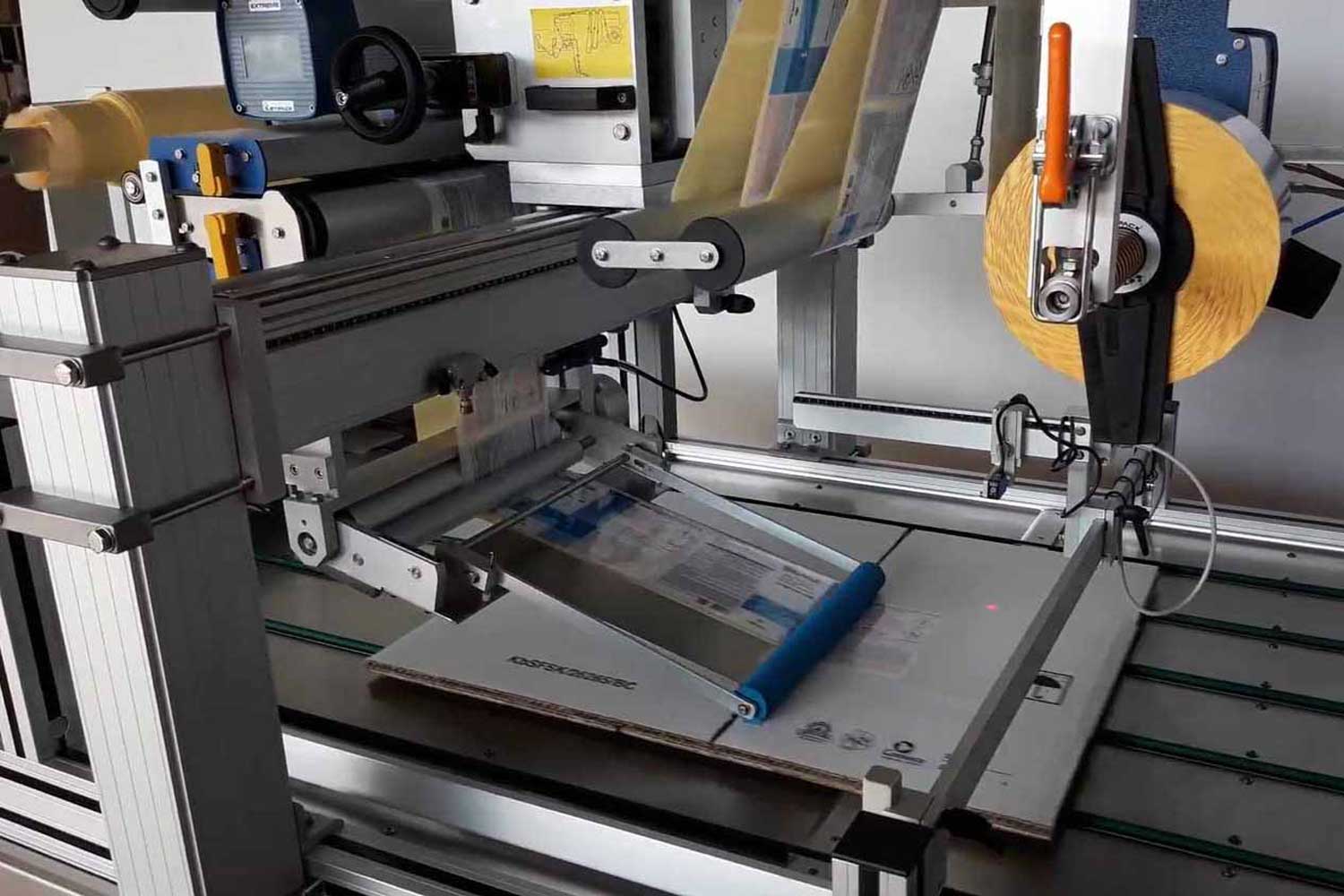

• terminale oscillante permette di adattarsi ad eventuali variazioni del prodotto e dopo l’applicazione ripristinare il setup iniziale
• supporto speciale centratura etichetta consente il cambio formato con una regolazione della posizione della testa etichettatrice per una prima centratura dell’etichetta
• Fotostart a tasteggio rileva il movimento del prodotto in transito consentendo di temporizzare correttamente lo start dell’etichettaura
• interfaccia touch screen OMRON per una gestione rapida e intuitiva delle funzioni operative.
• cassetto di recupero contiene fino a 30 prodotti etichettati pronti per il prelievo manuale e la messa in produzione

Il sistema automatico di etichettatura per prodotti di grande formato realizzato ha garantito all’azienda:

• massima affidabilità nel gestire l’etichettatura di prodotti di grande formato con etichette di dimensioni fino a 300mm
• controllo efficiente di tutte le operazioni e cambi formato grazie alle microregolazioni e all’interfaccia di gestione
• supporto all’operatore grazie ai dispositivi speciali che facilitano la distribuzione del nastro e rendendono agevole il cambio bobina.
